Collaudo guidato
La pagina del dispositivo inizia con l'intestazione (targa, IMEI, modello e ora dell'ultimo dato) e i dati dal vivo, che si aggiornano da soli. Sotto ci sono le schede Collaudo, Comandi, Veicolo e Risposte.

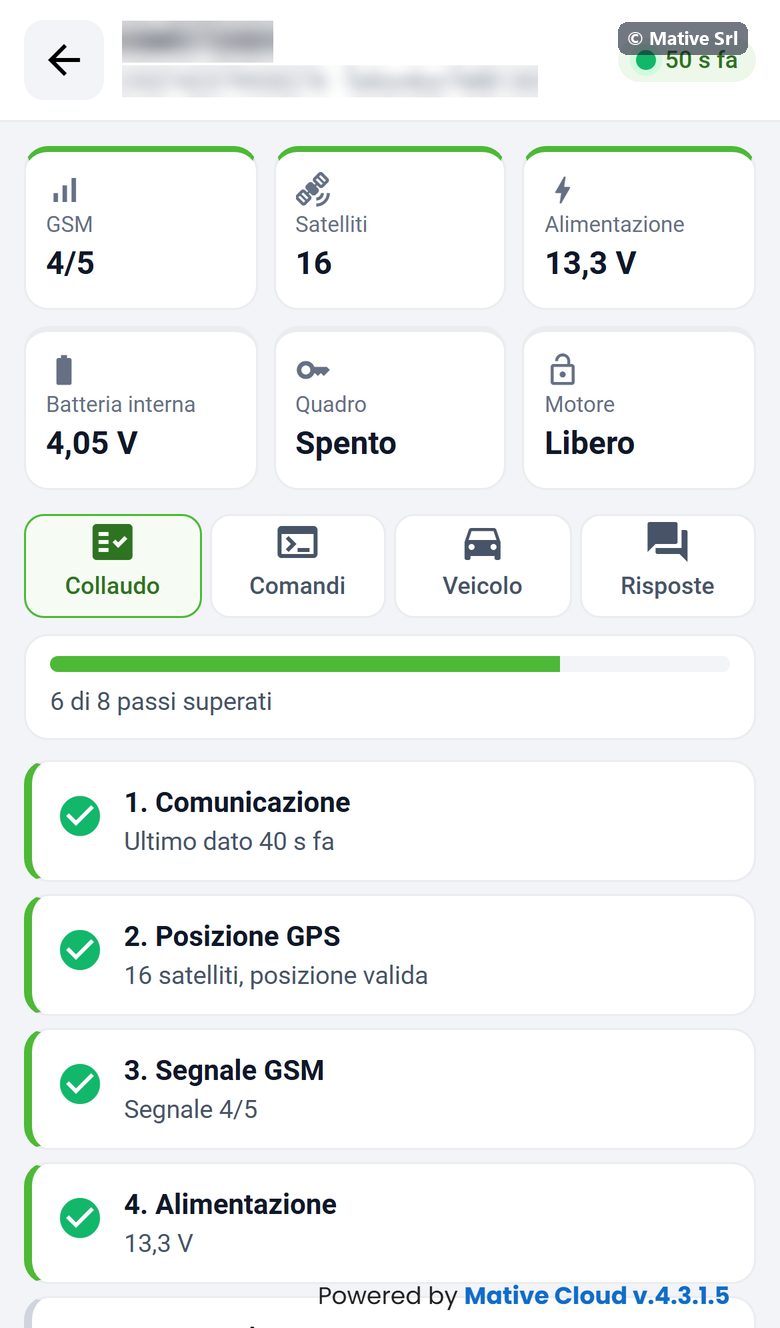

Dati dal vivo
| Riquadro | Significato |
|---|---|
| GSM | Segnale della rete mobile, da 0 a 5 |
| Satelliti | Satelliti GPS in vista |
| Alimentazione | Tensione di alimentazione del veicolo |
| Batteria interna | Tensione della batteria interna del dispositivo |
| Quadro | Quadro Acceso o Spento |
| Motore | Motore Libero o Bloccato |
I riquadri sono verdi quando il valore rispetta i criteri di superamento.

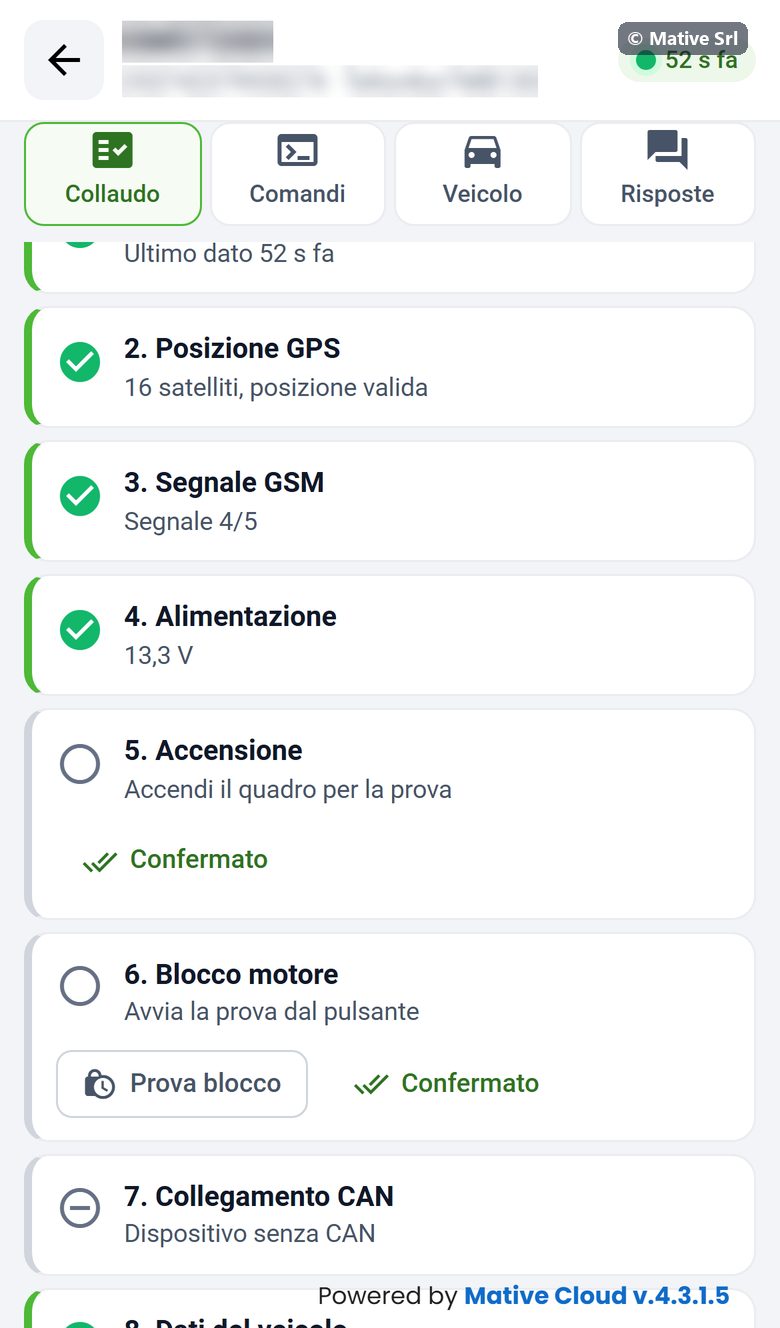

Gli 8 passi
La scheda Collaudo mostra l'avanzamento (per esempio "6 di 8 passi superati") e i passi. Ogni passo ha uno di quattro stati: superato (verde), da fare (cerchio vuoto), da sistemare (rosso) o non applicabile (grigio).
| Passo | Superato quando |
|---|---|
| 1. Comunicazione | L'ultimo dato è arrivato da meno di 2 minuti |
| 2. Posizione GPS | Almeno 4 satelliti e una posizione valida |
| 3. Segnale GSM | Segnale di almeno 3/5 |
| 4. Alimentazione | Alimentazione tra 11,5 e 32 V |
| 5. Accensione | Durante il collaudo viene rilevato un ciclo del quadro (acceso e spento) |
| 6. Blocco motore | Prova blocco: blocco → risposta → sblocco → risposta |
| 7. Collegamento CAN | Solo per i dispositivi collegati tramite CAN bus: verifica del collegamento CAN. Sugli altri il passo è Non applicabile. |
| 8. Dati del veicolo | I dati del veicolo sono compilati, nella scheda Veicolo |
I passi 1–4 si verificano da soli. Per il passo 5 accendi e spegni il quadro; per il passo 6 premi Prova blocco: il dispositivo riceve i comandi di blocco e di sblocco e il passo attende entrambe le risposte.

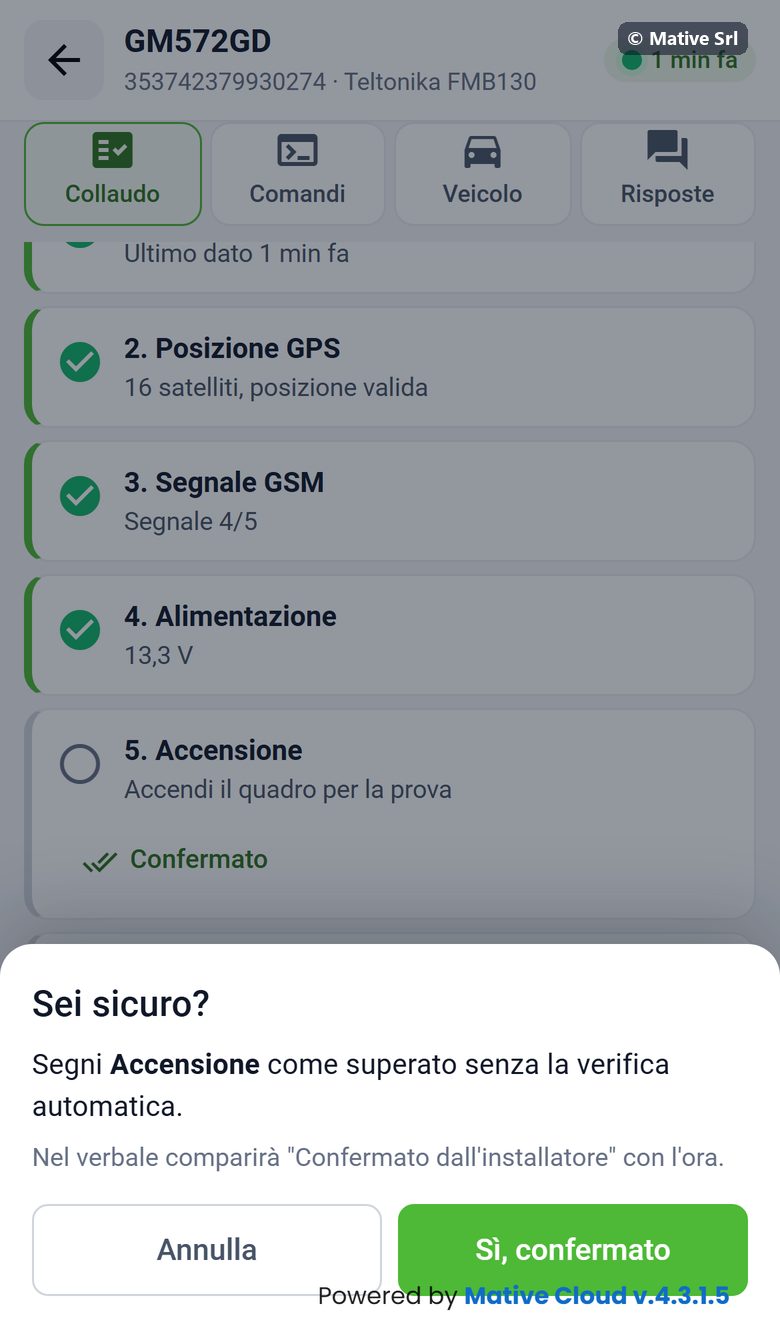

Confermato
Per Accensione, Blocco motore e Collegamento CAN c'è anche il pulsante Confermato. Usalo quando hai verificato a vista il quadro, il blocco o il collegamento CAN, ma il dato automatico non arriva.
- Premi Confermato sul passo.
- La finestra Sei sicuro? spiega che il passo risulterà superato senza la verifica automatica.
- Conferma con Sì, confermato.

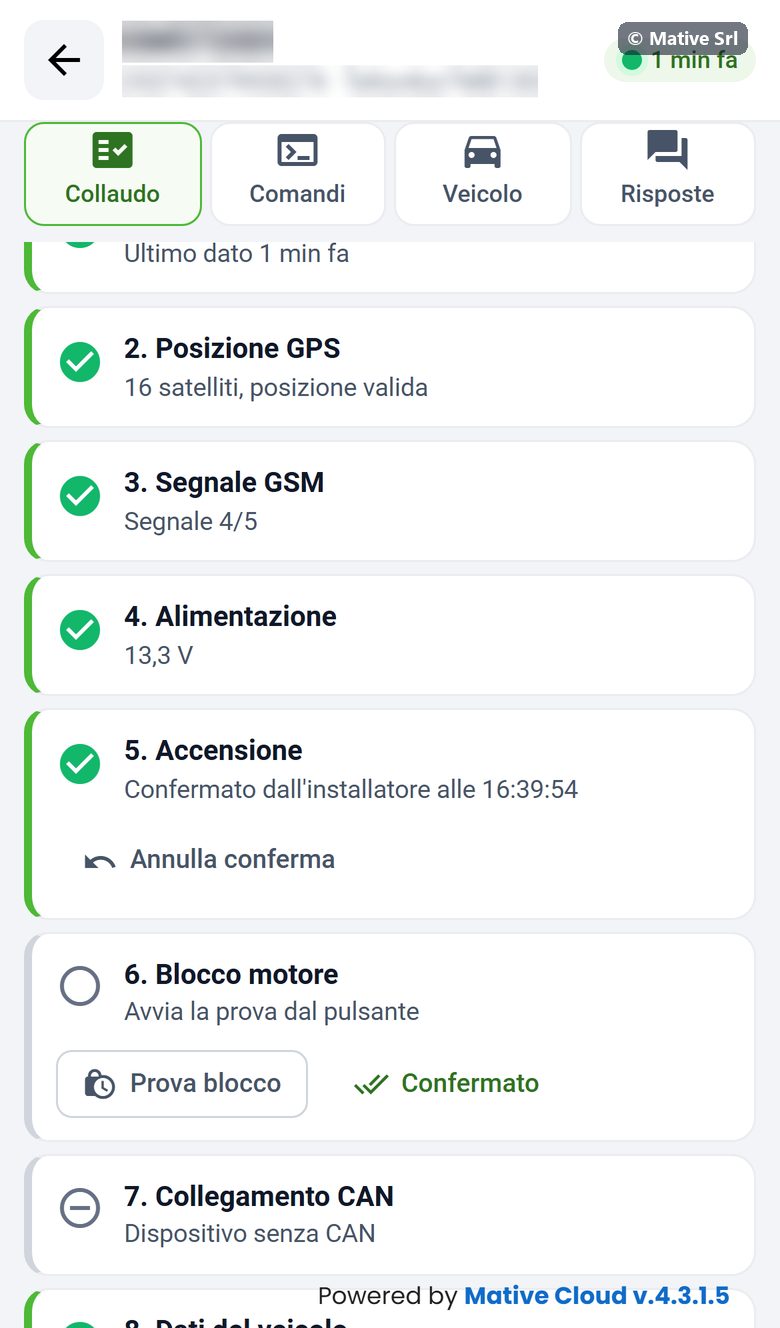

Il passo risulta superato con Confermato dall'installatore alle HH:MM. La stessa dicitura compare nel verbale. Annulla conferma riporta il passo al suo stato automatico.

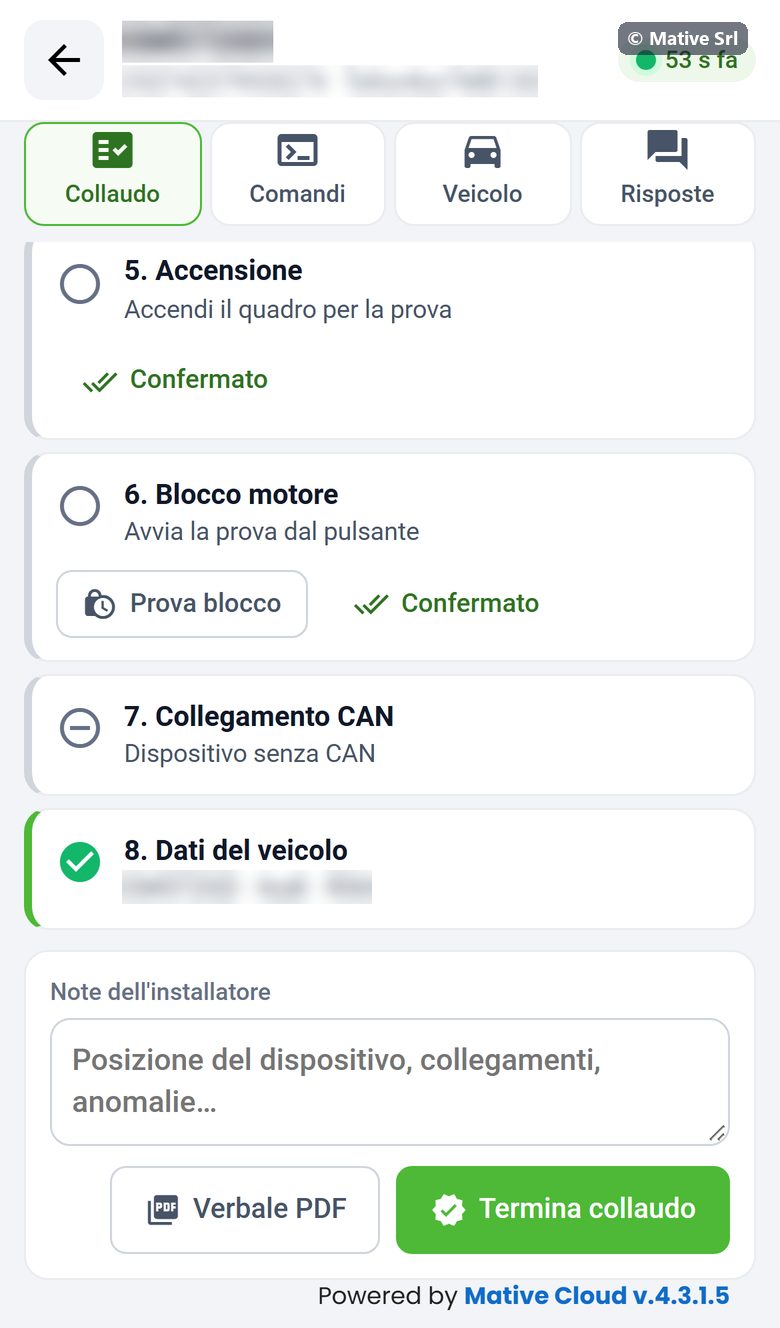

Note, verbale e chiusura
In fondo alla scheda:
- Note dell'installatore: posizione del dispositivo, collegamenti, anomalie;
- Verbale PDF: scarica il verbale di collaudo;
- Termina collaudo: salva l'esito.

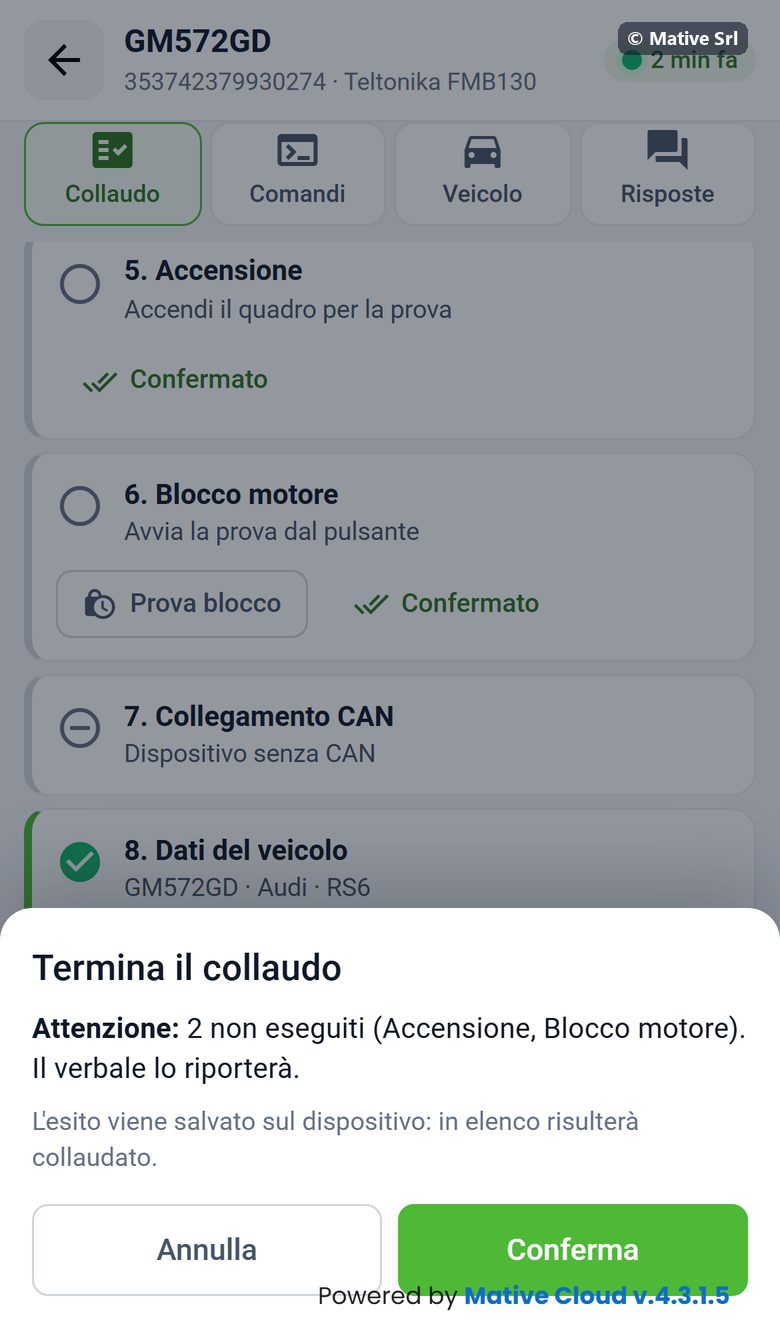

Termina collaudo chiede una conferma. Se alcuni passi non sono superati, la finestra li elenca (per esempio "2 non eseguiti: Accensione, Blocco motore") e avvisa che il verbale li riporterà. Dopo Conferma l'esito viene salvato sul dispositivo, che in elenco risulta Collaudato.

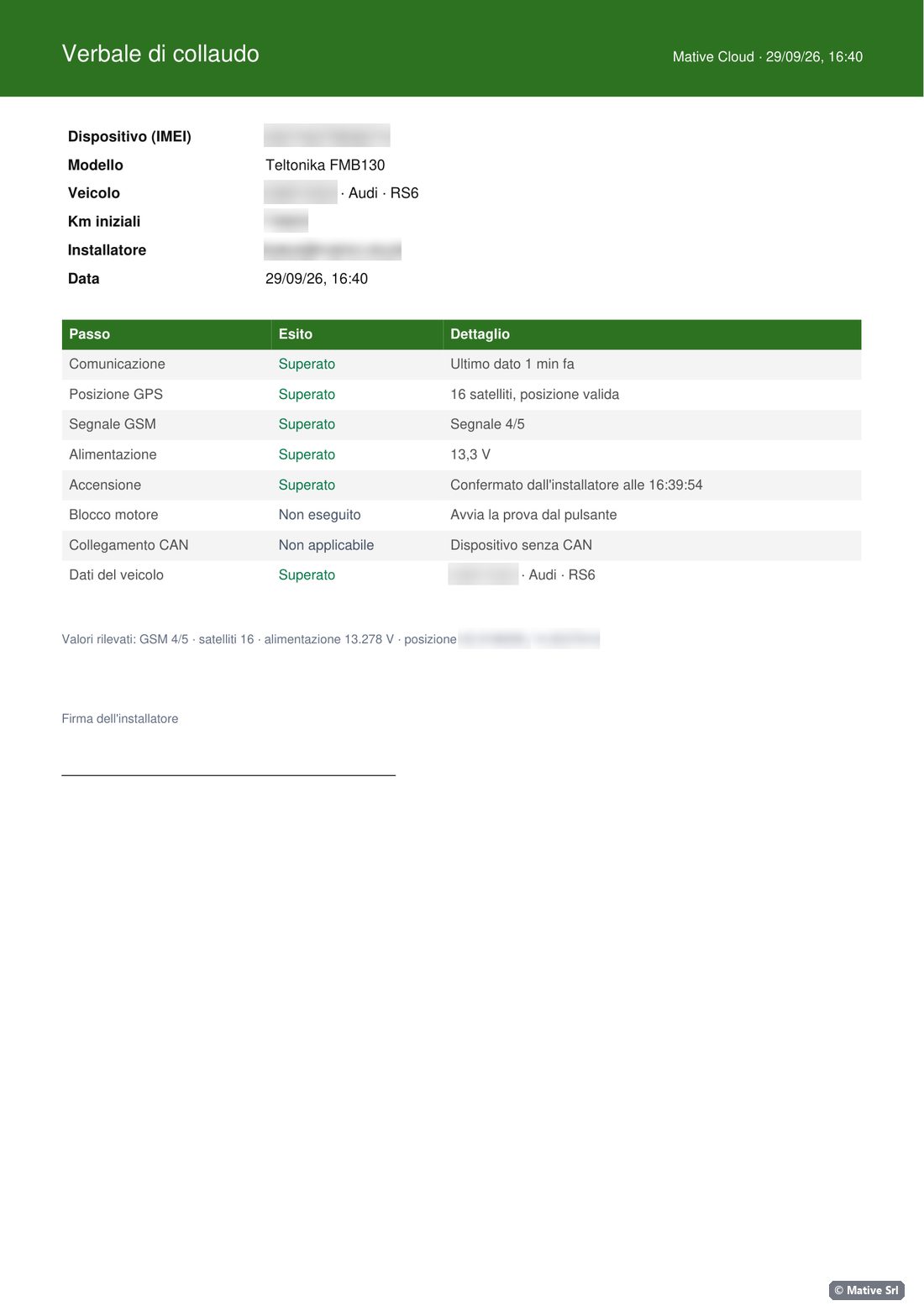

Verbale di collaudo
Il Verbale di collaudo è un PDF con:
- dispositivo (IMEI) e modello, veicolo e km iniziali, installatore e data;
- l'esito di ogni passo con il dettaglio, compreso "Confermato dall'installatore" per i passi confermati;
- i comandi inviati con l'esito e le note;
- i valori rilevati: GSM, satelliti, alimentazione, posizione;
- lo spazio per la firma dell'installatore.
Il PDF si crea sul tuo dispositivo e non resta sul server.

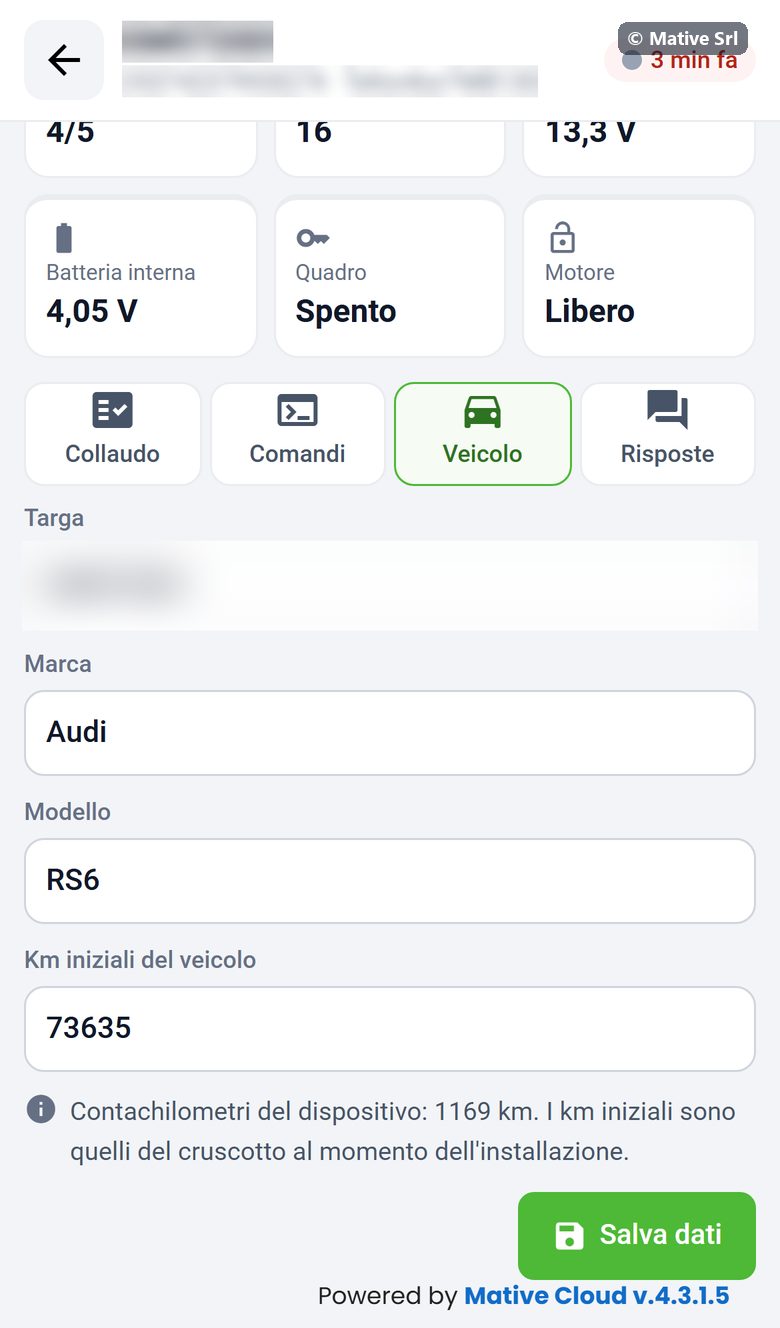

Veicolo
La scheda Veicolo contiene Targa, Marca, Modello e Km iniziali del veicolo. Inserisci i km del cruscotto al momento dell'installazione; la pagina mostra anche i km contati dal dispositivo. Salva dati li salva.

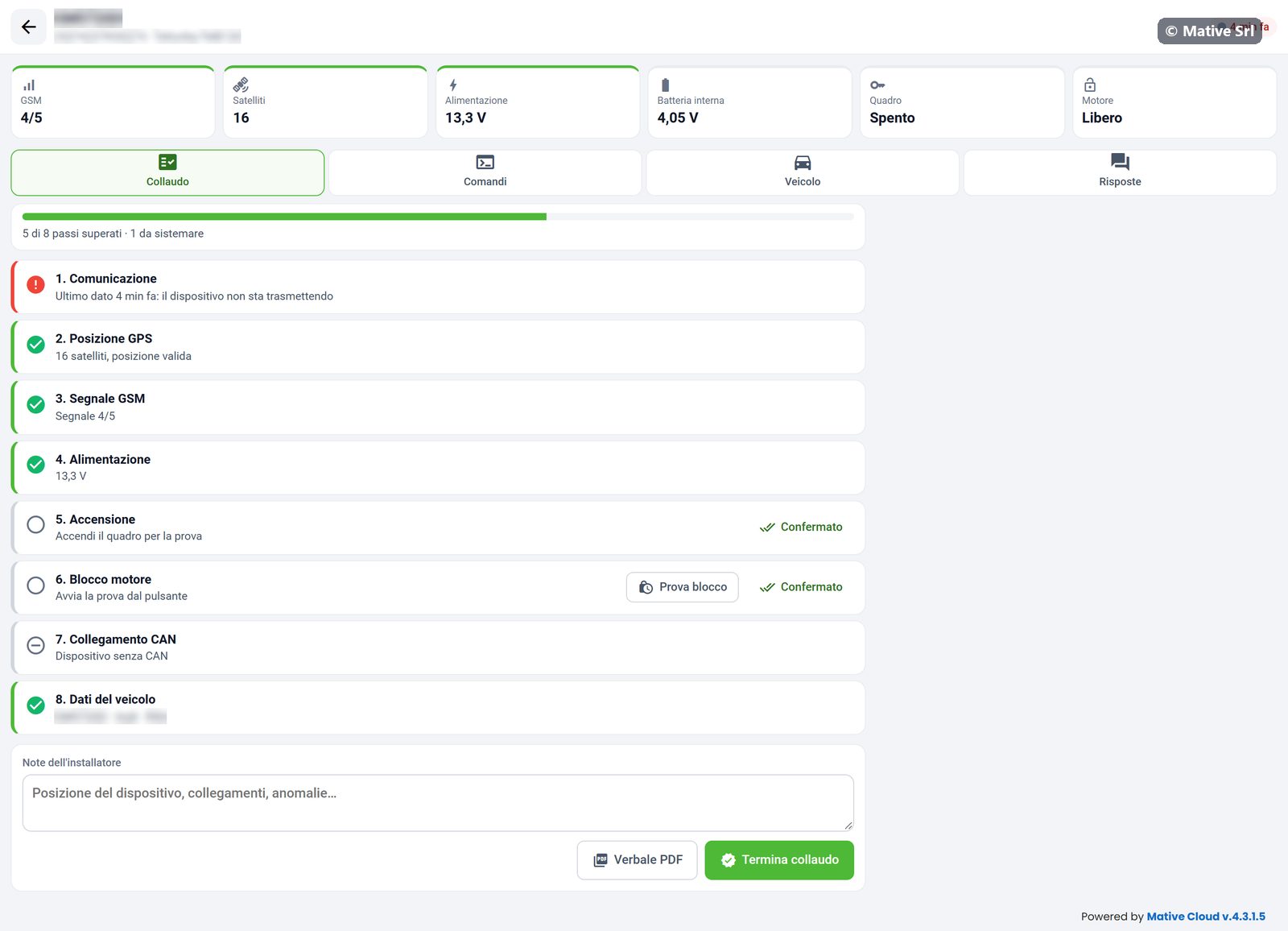

Da computer
Su uno schermo largo la stessa pagina mostra i dati dal vivo su una riga e i passi sotto.
